砂鋳造シリンダーヘッドの介在物を減らすにはどうすればよいですか?

競争の激しい製造業界では、私のようなサプライヤーにとって、高品質の砂鋳造シリンダーヘッドを生産することは最も重要です。私たちが直面する最も永続的な課題の 1 つは、砂鋳造シリンダーヘッド内の介在物の存在です。異物はシリンダーヘッドの性能と信頼性に大きな影響を与え、潜在的なエンジン故障や顧客の不満につながる可能性があります。このブログでは、砂鋳造シリンダーヘッドのサプライヤーとしての私の経験に基づいて、砂鋳造シリンダーヘッド内の異物を減らす方法に関するいくつかの効果的な戦略を共有します。

砂中の含有物を理解する - 鋳造シリンダーヘッド

解決策を詳しく検討する前に、介在物とは何か、またどのように形成されるのかを理解することが重要です。砂型鋳造シリンダーヘッドの介在物は、鋳造プロセス中に金属内に閉じ込められた異物です。これらは、酸化物、砂粒子、スラグ、またはその他の非金属物質である可能性があります。

酸化物介在物は、溶融金属が空気中の酸素と接触すると多くの場合形成されます。これは、金属の溶解、注入、または移動中に発生する可能性があります。砂粒子は、溶融金属を鋳型に充填する際に砂型または中子が浸食されると、鋳物に混入する可能性があります。スラグ混入物は、金属溶解プロセスの副産物であるスラグが、注湯前に溶融金属から適切に除去されなかった場合に発生します。

溶解プロセスの改善

溶解プロセスは砂型鋳造の最初のステップであり、介在物を減らす上で重要な役割を果たします。重要な要素の 1 つは原材料の品質です。高純度の金属を使用すると、介在物を形成する可能性のある不純物の量を大幅に減らすことができます。たとえば、硫黄とリンの含有量が低い金属を使用すると、硫化物やリン酸塩の介在物の形成を最小限に抑えることができます。

もう 1 つの重要な側面は、溶融雰囲気です。溶解プロセス中に還元雰囲気を作り出すように努める必要があります。これは、カバーフラックスを使用するか、真空や不活性ガス雰囲気などの制御された環境で金属を溶解することによって実現できます。還元性雰囲気は金属の酸化を防ぐのに役立ち、酸化物介在物の形成が減少します。

適切なスラグ除去も重要です。注ぐ前に、溶融金属の表面からスラグを確実に取り除く必要があります。これは、スラグレーキまたはその他のスラグ除去ツールを使用して行うことができます。さらに、注湯システムにスラグ保持装置を使用して、スラグが金型キャビティに入るのを防ぐことができます。

注湯システムの最適化

注湯システムの設計は、介在物の形成に大きな影響を与えます。適切に設計された注入システムでは、金型キャビティへの溶融金属のスムーズな層流が保証されます。乱流は空気、砂粒子、スラグの巻き込みを引き起こし、介在物を引き起こす可能性があります。

上部注入システムの代わりに下部注入システムを使用することもできます。底部注入システムにより、溶融金属が底部から金型キャビティに入ることができ、飛沫や乱流を軽減します。これにより、空気や砂の粒子が金属内に取り込まれる可能性が減少します。

ゲートおよびランナーシステムは、適切な断面積を持つように設計する必要があります。断面積が小さすぎると、溶湯の流速が速すぎて乱流が発生します。一方、断面積が大きすぎると、金属の冷却が速すぎて、他の鋳造欠陥が発生する可能性があります。

金型とコアの品質の向上

砂型と中子の品質は介在物の形成に直接関係します。耐火物性が良く、強度が高く、ガス透過性が低い高品質の鋳物砂を使用する必要があります。均一で緻密な型を確保するには、砂を適切に混合して圧縮する必要があります。

コアの製造にも注意が必要です。コアはよく作られており、表面が滑らかである必要があります。中子に粗い領域や多孔質の領域があると、砂の浸食や鋳物への砂粒子の閉じ込めが発生する可能性があります。表面仕上げを改善し、砂混入のリスクを軽減するために、コアにコーティングを施すことができます。

また、砂型や中子に含まれる水分の管理も必要です。過剰な水分は、注入プロセス中に蒸気の形成を引き起こし、鋳物内にガスが混入する可能性があります。

品質管理対策の実施

品質管理は、砂鋳造シリンダーヘッドの介在物を減らすために不可欠な部分です。原材料、溶解プロセス、注湯システム、最終鋳物などを定期的に検査する必要があります。

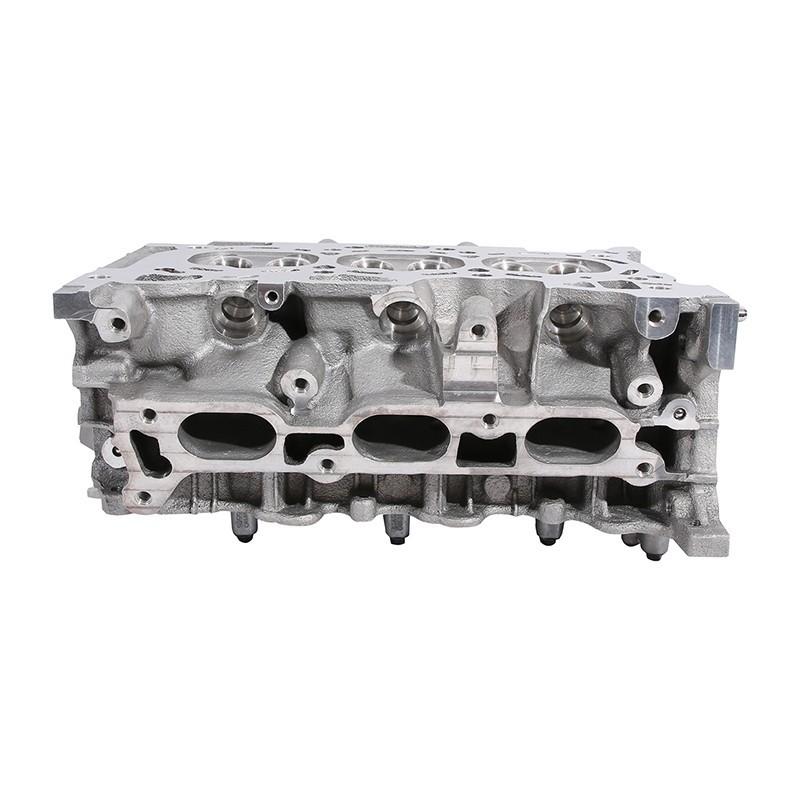

cylinder head 4 cylinder head 3

超音波検査、X 線検査、磁粉検査などの非破壊検査方法を使用して、鋳物内の介在物を検出できます。これらの方法は、エンジンに組み立てられる前にシリンダーヘッドの内部欠陥を特定するのに役立ちます。

また、溶解温度、注入時間、砂の性質、発生した品質問題など、鋳造プロセスの詳細な記録を保管する必要があります。このデータは、介在物の原因を分析し、鋳造プロセスを改善するために使用できます。

結論

砂鋳造シリンダーヘッド中の異物を減らすことは、複雑ではありますが、達成可能な目標です。溶解プロセスを改善し、注入システムを最適化し、金型とコアの品質を向上させ、厳格な品質管理措置を導入することにより、製品内の異物の数を大幅に減らすことができます。
